- portálový 5osý stroj s unikátním uzavřeným provedením příčníku BOX-IN-BOX

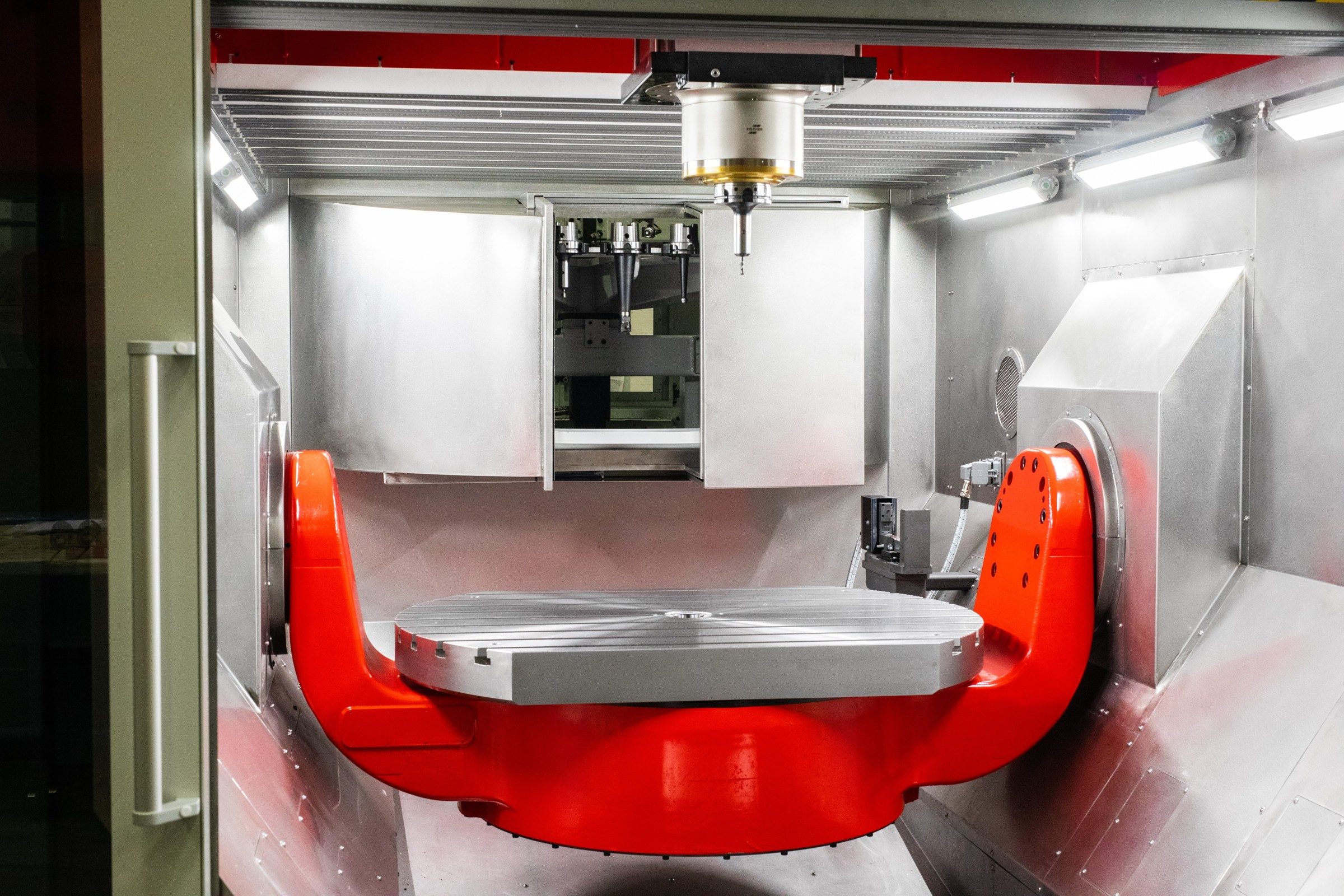

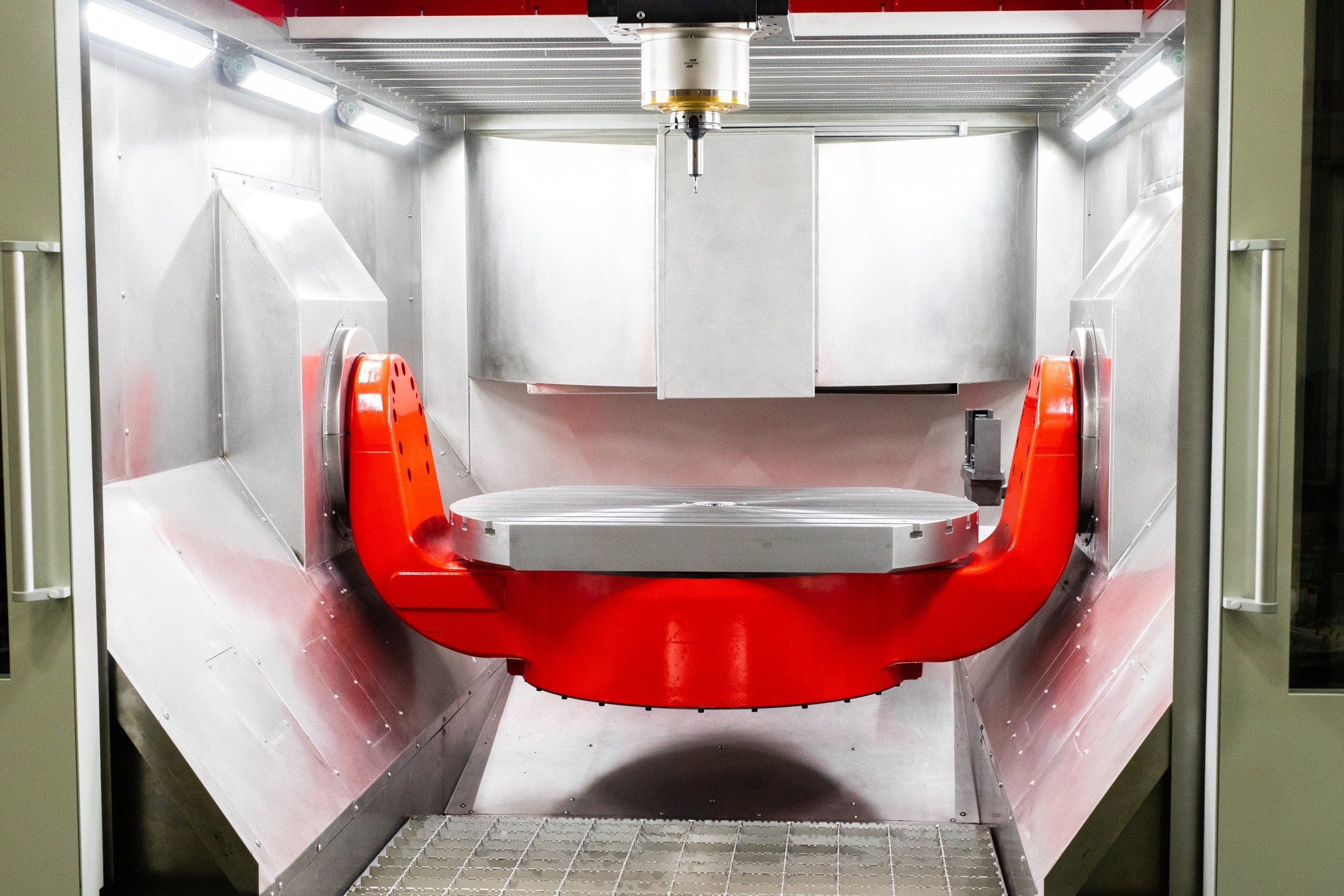

- otočně-sklopný stůl s torque motory a průměrem upínací plochy 1.200 mm
- maximální hmotnost obrobku 2.500 kg
- nerezové krytování vnitřního prostoru stroje
- ergonomické uspořádání - snadná obsluha a pohodlný přístup do pracovního prostoru
- přímé odměřování ve všech osách
- systém měření a hlídání vibrací stroje
- rychlé ustavení stroje a jeho uvedení do provozu - stroj se přepravuje vcelku
- výborný poměr cena/výkon
- moderní design

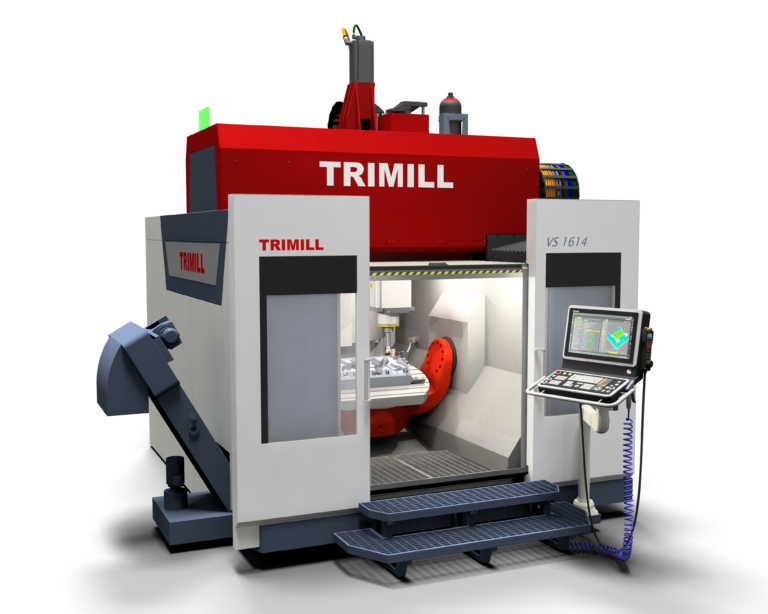

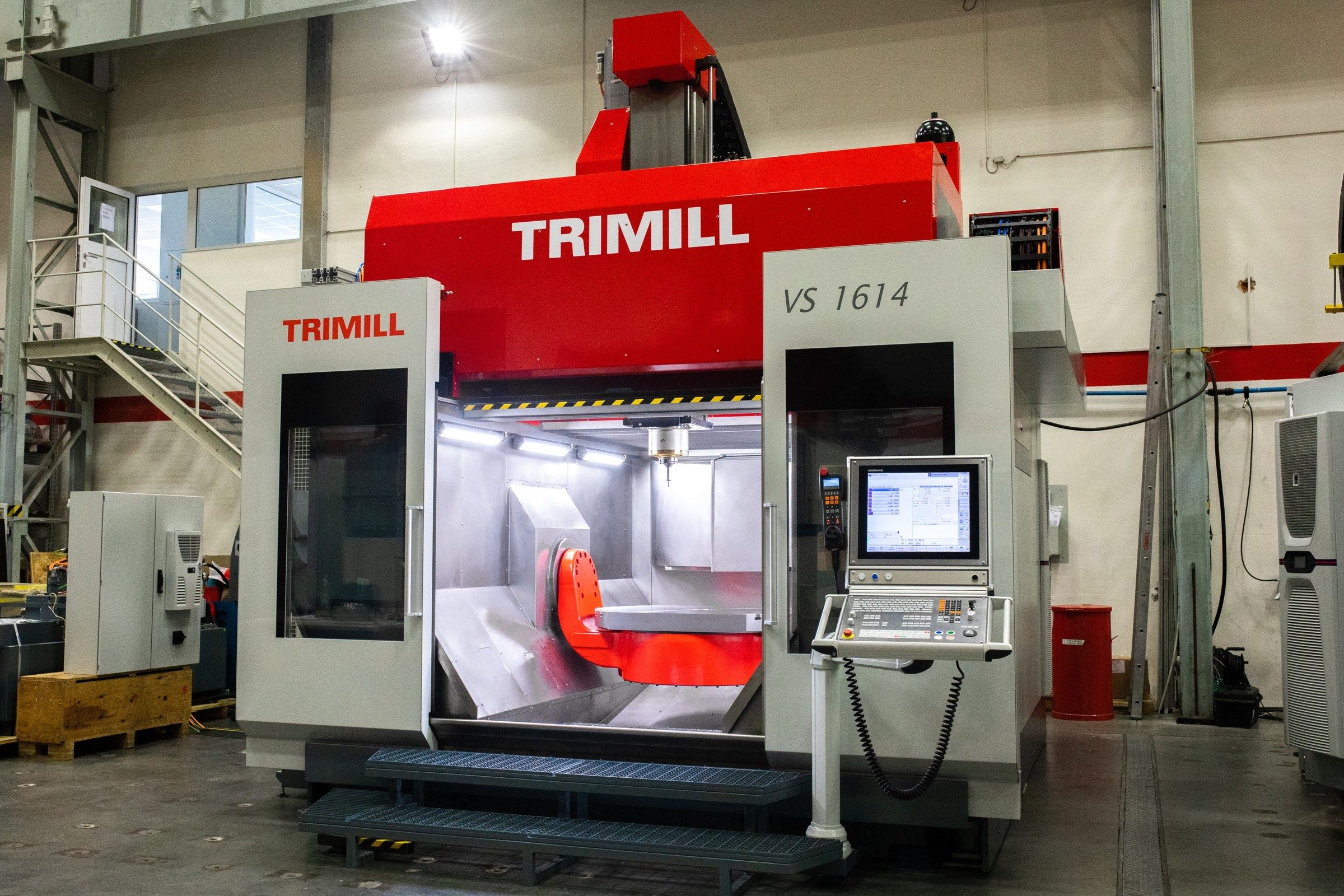

VS 1614
Pojezdy:
- X: 1.600 mm
- Y: 1.400 mm
- Z: 800 mm
Specifikace:
- Heidenhain-řídící systém iTNC 640 s barevným 19“ displejem
- Vysokofrekvenční vřeteno 32 kW, 306 Nm, 14.000 1/min, HSK-A100
- Ruční ovladač HR520
- Chlazení nástrojů vzduchem středem vřetene kapalinou
- Vnější chlazení nástrojů kapalinou tryskami včetně oplachové pistole
- Sonda HEIDENHAIN TS 460 / SE 540 HSK 100 pro měření a ustavení obrobku
- Laser BLUM MicroCompact na měření nástrojů

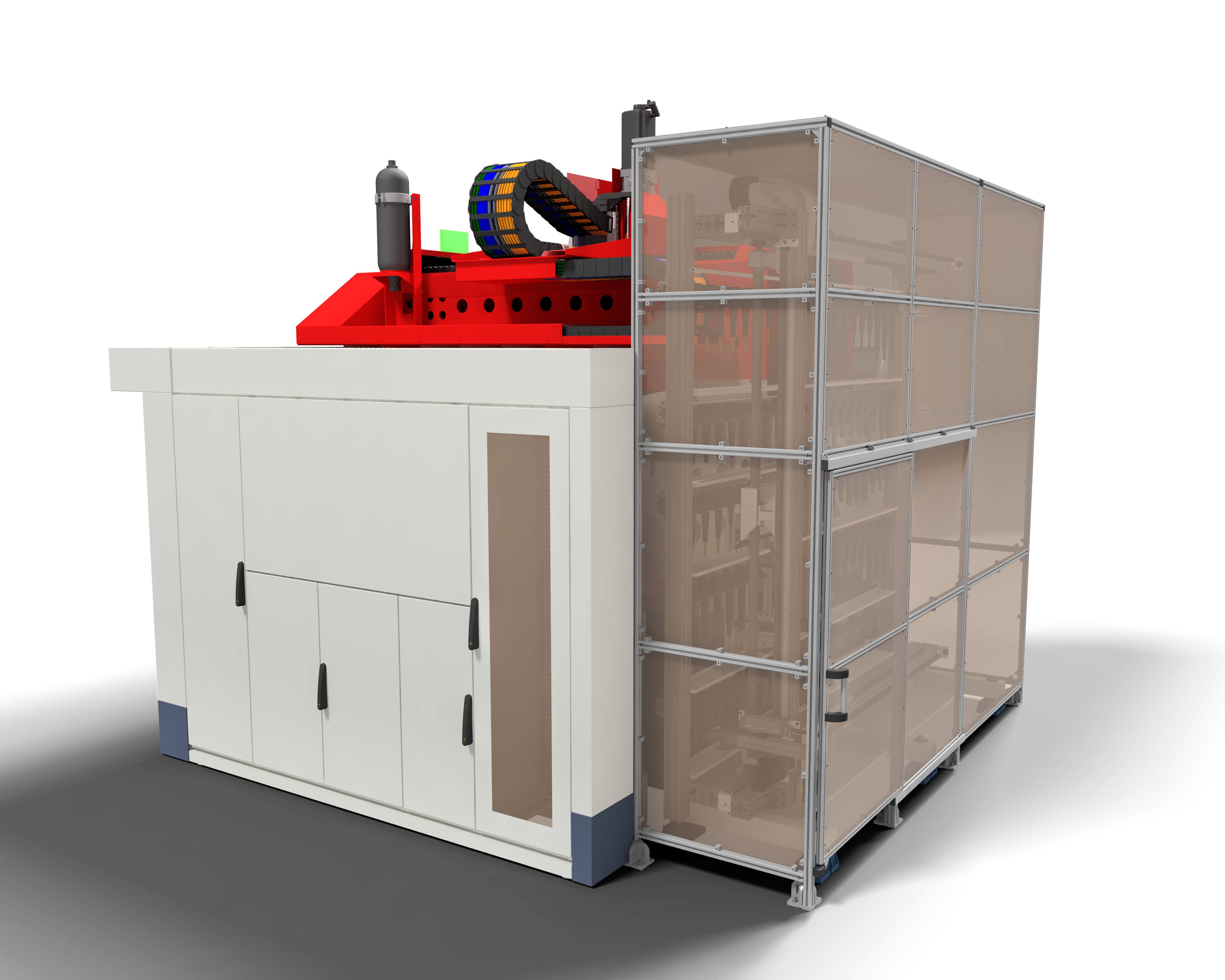

- Automatický talířový zásobník pro 32 nástrojů
- Dopravníky třísek
- TRIMILL Teleservis
- TRIMILL Kinematik
- HEIDENHAIN opce č. 40 – DCM
K DODÁNÍ LEDEN 2024
Soubory ke stažení
Technická data
| Pojezdy | |
|---|---|
| Osa X [mm] | 1.600 |
| Osa Y [mm] | 1.400 |
| Osa Z [mm] | 800 |
| Volitelné vřeteno / hlava | |
|---|---|
| Výkon (S1/100%) [kW] | 32 |
| Výkon (S6/40%) [kW] | 40 |
| Krouticí moment (S1/100%) [Nm] | 306 |
| Krouticí moment (S6/40%) [Nm] | 390 |
| Otáčky [1/min] | 14.000 |
| Upínací kužel | HSK - A 100 |
| Volitelné vřeteno / hlava | |
|---|---|
| Výkon (S1/100%) [kW] | 29 |
| Výkon (S6/40%) [kW] | 38 |
| Krouticí moment (S1/100%) [Nm] | 69 |
| Krouticí moment (S6/40%) [Nm] | 91 |
| Otáčky [1/min] | 24.000 |
| Upínací kužel | HSK - A 63 |
| Ostatní | |
|---|---|
| Upínací plocha [mm] | Ø 1.200 mm |
| Hmotnost obrobku [kg] | 2.500 kg |
| Rychlost posuvu [mm/min] | 30.000 |
| Zrychlení [m/s2] | 3 |
| Hmotnost stroje [kg] | 32.000 |
