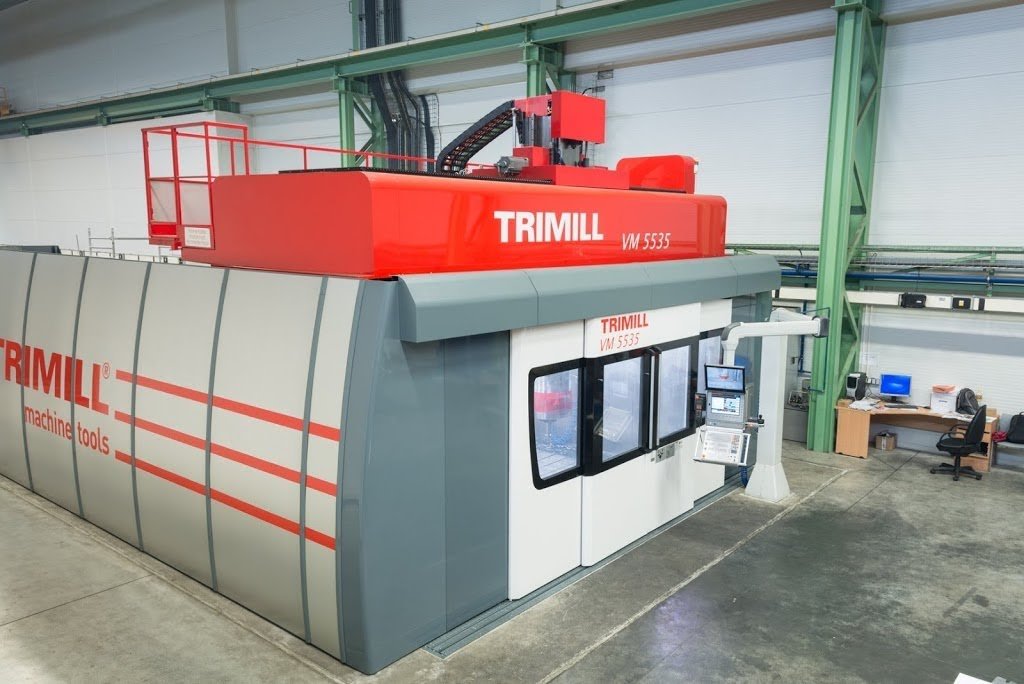

VM 4545
- Tuhý 5osý stroj, cíleně zkonstruovaný pro obrábění lisovacích nástrojů, forem a zápustek
- Unikátní uzavřená konstrukce příčníku (osa X) a křížového suportu s uvnitř uloženým smykadlem a frézovací jednotkou (osy Y a Z)
- Konstantní výsledky obrábění z důvodu stabilního termosymetrického vedení
- Provedení stroje jako horní gantry pro vysokou dynamiku a přesnost obrábění
- Pevně uložený obrobek umožňuje dosažení vysoké kvality povrchu
- Vysoká produktivita výroby – stroj je určen pro hrubování i dokončování na jedno upnutí

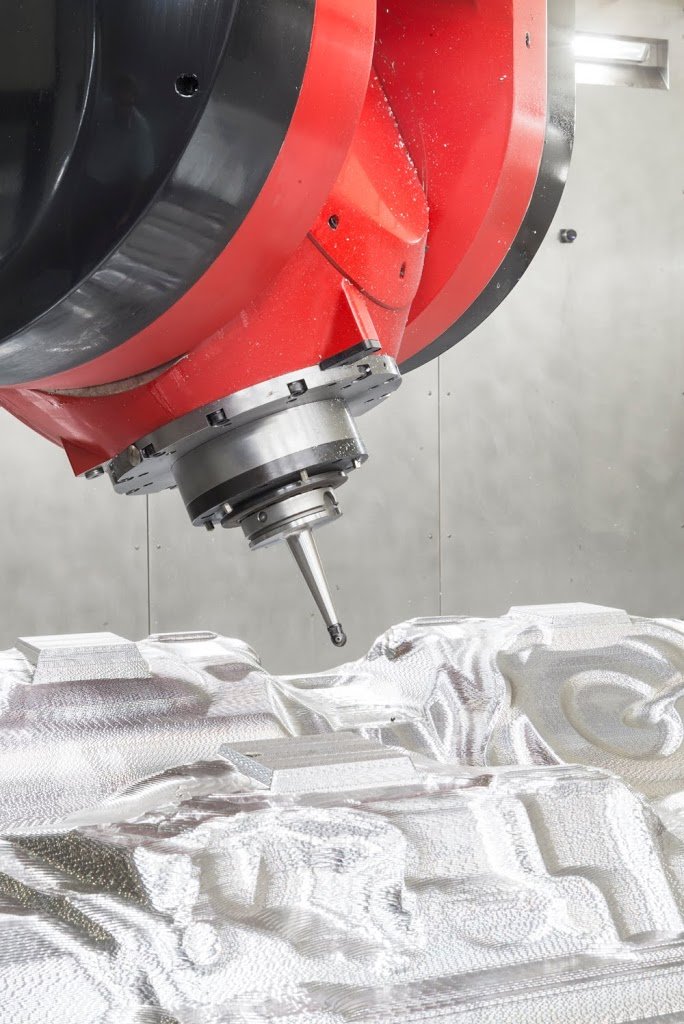

- Dokončovací i těžké hrubovací obrábění výměnnými frézovacími hlavami
- Velmi kompaktní stroj, velký pracovní prostor při poměrně malém nároku na zastavěnou plochu
- Ergonomické uspořádání – snadná obsluha a přístup do pracovního prostoru
- Přesvědčivý poměr ceny a výkonu
Soubory ke stažení
Technická data
Pojezdy | |
---|---|
Osa X [mm] | 4.500 |
Osa Y [mm] | 4.500 |
Osa Z [mm] | 1.500 (1.800) |
Volitelné vřeteno / hlava | |
---|---|
Typ | S1M |
Výkon (S1/100%) [kW] | 52 |
Výkon (S6/40%) [kW] | 70 |
Krouticí moment (S1/100%) [Nm] | 1.000 |
Krouticí moment (S6/40%) [Nm] | 1.337 |
Otáčky [1/min] | 2.500 |
Upínací kužel | HSK - A100 |
Volitelné vřeteno / hlava | |
---|---|
Typ | S2M |
Výkon (S1/100%) [kW] | 25 |
Výkon (S6/40%) [kW] | 33 |
Krouticí moment (S1/100%) [Nm] | 200 |
Krouticí moment (S6/40%) [Nm] | 264 |
Otáčky [1/min] | 12.000 |
Upínací kužel | HSK - A100 |
Volitelné vřeteno / hlava | |
---|---|
Typ | S3M |
Výkon (S1/100%) [kW] | 32 |
Výkon (S6/40%) [kW] | 40 |
Krouticí moment (S1/100%) [Nm] | 306 |
Krouticí moment (S6/40%) [Nm] | 390 |
Otáčky [1/min] | 14.000 |
Upínací kužel | HSK - A100 |
Volitelné vřeteno / hlava | |
---|---|
Typ | S4M |
Výkon (S1/100%) [kW] | 40 |
Krouticí moment (S1/100%) [Nm] | 1.000 |
Otáčky [1/min] | 6000 |
Upínací kužel | HSK-A100 (SK 50) |
Volitelné vřeteno / hlava | |
---|---|
Typ | F4M/F5M |
Výkon (S1/100%) [kW] | 40 |
Výkon (S6/40%) [kW] | 52 |
Krouticí moment (S1/100%) [Nm] | 350 |
Krouticí moment (S6/40%) [Nm] | 468 |
Otáčky [1/min] | 10.000 |
Upínací kužel | HSK - A100 |
Naklápění vřetena [°] | -50/+95 |
Otáčení hlavy [°] | -240/+240 |
Zpevnění (naklápěcí osy) [Nm] | 17.200 |
Zpevnění (otočné osy) [Nm] | 15.000 |
Polohovací krok [°] | kontinuální/0,001 |
Volitelné vřeteno / hlava | |
---|---|
Typ | U2M |
Výkon (S1/100%) [kW] | 40 |
Výkon (S6/40%) [kW] | 40 |
Krouticí moment (S1/100%) [Nm] | 1.000 |
Otáčky [1/min] | 5.000 |
Upínací kužel | HSK-A100 (SK 50) |
Naklápění vřetena [°] | -185/+185 |
Otáčení hlavy [°] | -240/+240 |
Zpevnění (naklápěcí osy) [Nm] | 3.000 |
Zpevnění (otočné osy) [Nm] | 15.000 |
Volitelné vřeteno / hlava | |
---|---|
Typ | H3M |
Výkon (S1/100%) [kW] | 41 |
Krouticí moment (S1/100%) [Nm] | 1.000 |
Otáčky [1/min] | 6.000 |
Upínací kužel | HSK-A100 (SK 50) |
Naklápění vřetena [°] | -105/+105 |
Otáčení hlavy [°] | -240/+240 |
Zpevnění (naklápěcí osy) [Nm] | 6.000 |
Zpevnění (otočné osy) [Nm] | 15.000 |
Polohovací krok [°] | 0,001 |
Volitelné vřeteno / hlava | |
---|---|
Typ | T30M |
Výkon (S1/100%) [kW] | 40 |
Výkon (S6/40%) [kW] | 50 |
Krouticí moment (S1/100%) [Nm] | 248 |
Krouticí moment (S6/40%) [Nm] | 314 |
Otáčky [1/min] | 14.000 |
Upínací kužel | HSK - A100 |
Naklápění vřetena [°] | -110/+110 |
Otáčení hlavy [°] | -240/+240 |
Zpevnění (naklápěcí osy) [Nm] | 8.000 |
Zpevnění (otočné osy) [Nm] | 15.000 |
Polohovací krok [°] | kontinuální |
Volitelné vřeteno / hlava | |
---|---|
Typ | T30M CSC |
Výkon (S1/100%) [kW] | 50 |
Výkon (S6/40%) [kW] | 62 |
Krouticí moment (S1/100%) [Nm] | 251 |
Krouticí moment (S6/40%) [Nm] | 313 |
Otáčky [1/min] | 20.000 |
Upínací kužel | HSK - A100 |
Naklápění vřetena [°] | -110/+110 |
Otáčení hlavy [°] | -240/+240 |
Zpevnění (naklápěcí osy) [Nm] | 8.000 |
Zpevnění (otočné osy) [Nm] | 15.000 |
Polohovací krok [°] | kontinuální |
Volitelné vřeteno / hlava | |
---|---|
Typ | T21M |
Výkon (S1/100%) [kW] | 42 |
Výkon (S6/40%) [kW] | 50 |
Krouticí moment (S1/100%) [Nm] | 67 |
Krouticí moment (S6/40%) [Nm] | 84 |
Otáčky [1/min] | 24.000 |
Upínací kužel | HSK - A63 |
Naklápění vřetena [°] | -100/+100 |
Otáčení hlavy [°] | -240/+240 |
Zpevnění (naklápěcí osy) [Nm] | 4.000 |
Zpevnění (otočné osy) [Nm] | 15.000 |
Polohovací krok [°] | 0,001 |
Volitelné vřeteno / hlava | |
---|---|
Typ | T21M CSC |
Výkon (S1/100%) [kW] | 29 |
Výkon (S6/40%) [kW] | 38 |
Krouticí moment (S1/100%) [Nm] | 69 |
Krouticí moment (S6/40%) [Nm] | 91 |
Otáčky [1/min] | 24.000 |
Upínací kužel | HSK A-63 |
Naklápění vřetena [°] | -100/+100 |
Otáčení hlavy [°] | -240/+240 |
Zpevnění (naklápěcí osy) [Nm] | 4.000 |
Zpevnění (otočné osy) [Nm] | 15.000 |
Polohovací krok [°] | kontinuální |
Volitelné vřeteno / hlava | |
---|---|
Typ | T15M |
Výkon (S1/100%) [kW] | 42/50 |
Výkon (S6/40%) [kW] | 50/65 |
Krouticí moment (S1/100%) [Nm] | 67/96 |
Krouticí moment (S6/40%) [Nm] | 84/124 |
Otáčky [1/min] | 24.000/15.000 |
Upínací kužel | HSK-A63/ HSK-A100 |
Naklápění vřetena [°] | -115/+115 |
Otáčení hlavy [°] | -240/+240 |
Zpevnění (naklápěcí osy) [Nm] | 5.400 |
Zpevnění (otočné osy) [Nm] | 15.000 |
Polohovací krok [°] | kontinuální |
Volitelné vřeteno / hlava | |
---|---|
Typ | A2.1M |
Výkon (S1/100%) [kW] | 15,5 |
Krouticí moment (S1/100%) [Nm] | 155 |
Otáčky [1/min] | 3.000 |
Upínací kužel | HSK - A100 |
Ostatní | |
---|---|
Upínací plocha [mm] | 5.000 x 4.800 |
Hmotnost obrobku [kg/m2] | 7.000 |
Rychlost posuvu [mm/min] | 40.000 |
Zrychlení [m/s2] | 3 |
Hmotnost stroje [kg] | 115.800 |
