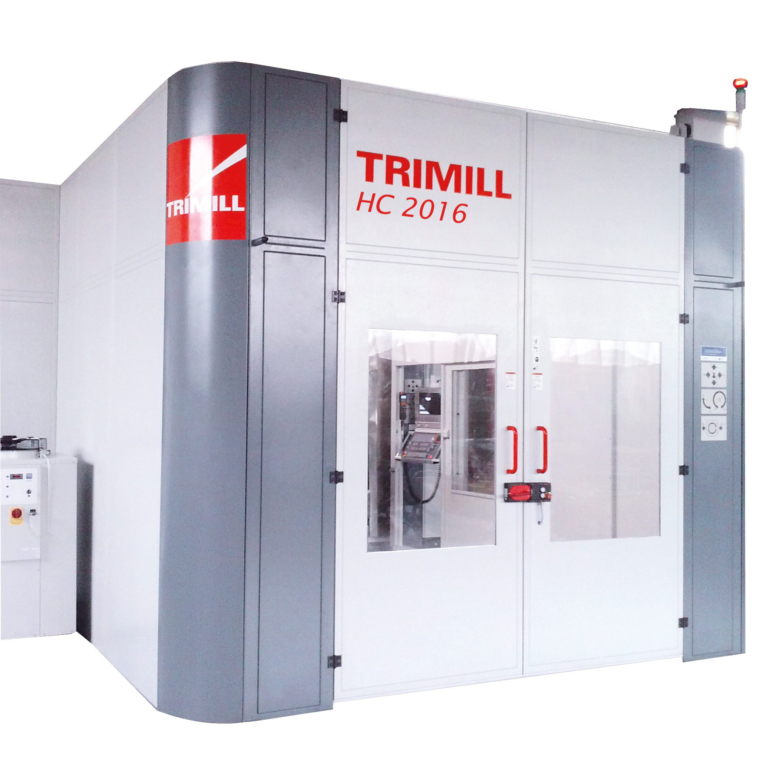

HC 2016
- Tuhý 4osý stroj, cíleně zkonstruovaný pro obrábění lisovacích nástrojů, forem a zápustek
- Obrábění ve 4 osách s použitím otočného stolu
- Unikátní uzavřená konstrukce příčníku (osa X) a křížového suportu s uvnitř uloženým čtyřnásobně vedeným smykadlem (osy Y a Z)
- Provedení stroje jako horní gantry pro vysokou dynamiku a přesnost obrábění
- Konstantní výsledky obrábění z důvodu stabilního termosymetrického vedení
- Pevně uložený obrobek k dosažení vysoké kvality povrchu
- Vysoká produktivita výroby – stroj je určen pro hrubování i dokončování na jedno upnutí
- Vynikající odvod třísek i při obrábění hlubokých tvarů
- Ergonomické uspořádání – snadná obsluha a přístup do pracovního prostoru
- Přesvědčivý poměr ceny a výkonu
Soubory ke stažení
Technická data
| Pojezdy | |
|---|---|
| Osa X [mm] | 2.000 |
| Osa Y [mm] | 1.600 |
| Osa Z [mm] | 1.000 |
| Otočný stůl [°] | n x 360 |
| Volitelné vřeteno / hlava | |
|---|---|
| Výkon (S1/100%) [kW] | 32 |
| Výkon (S6/40%) [kW] | 40 |
| Krouticí moment (S1/100%) [Nm] | 306 |
| Krouticí moment (S6/40%) [Nm] | 390 |
| Otáčky [1/min] | 14.000 |
| Upínací kužel | HSK - A100 |
| Volitelné vřeteno / hlava | |
|---|---|
| Výkon (S1/100%) [kW] | 29 |
| Výkon (S6/40%) [kW] | 38 |
| Krouticí moment (S1/100%) [Nm] | 69 |
| Krouticí moment (S6/40%) [Nm] | 91 |
| Otáčky [1/min] | 24.000 |
| Upínací kužel | HSK - A63 |
| Ostatní | |
|---|---|
| Upínací plocha [mm] | 1.600 x 1.600 |
| Hmotnost obrobku [kg] | 25.000 |
| Rychlost posuvu [mm/min] | 30.000 |
| Zrychlení [m/s2] | 2,5 |
| Hmotnost stroje [kg] | 39.600 |
