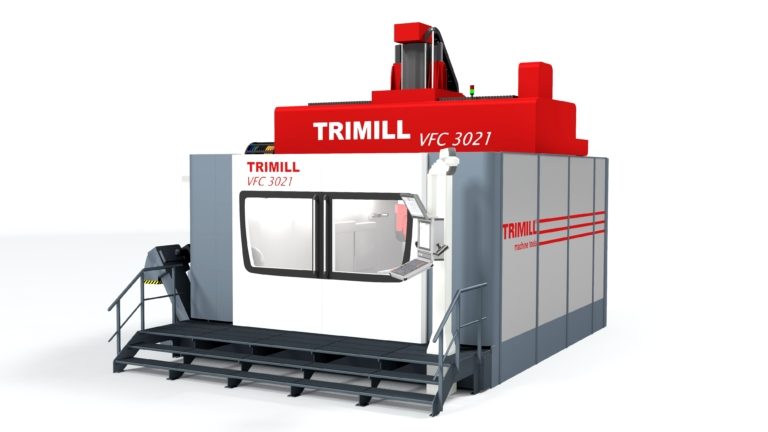

VFC - 5osá kompaktní s pevným stolem
(příklad označení: VFC 3021 = osa X 3.000 mm, osa Y 2.100 mm)
-
Stroj má vysoce tuhou základnu typu MONOBLOCK ve tvaru písmene U
s integrovanými bočnicemi a upínacím stolem
-
Základna je vyrobena z UHPC betonu a lze ji ukotvit přímo
na rovnou podlahu
-
Dvě rotační osy na vidlicové frézovací hlavě
-
Pevný pracovní stůl
-
5osé frézování – polohovací nebo simultánní režim
-
Dostupné ve frézovacím provedení a v provedení pro frézování a soustružení
-
S nezávislým odnímatelným otočným stolem pro kombinované frézovací a soustružnické operace v jednom upnutí
-
Volitelný automatický výměník nástrojů s regálovým zásobníkem pro více než 100 nástrojů, podporující delší autonomní provoz a flexibilní obrábění
-
Možnost volby řídicího systému HEIDENHAIN TNC 7 nebo SIEMENS SINUMERIK ONE podle požadavků zákazníka
Standardní parametry strojů
| PARAMETRY | VFC 3016 | VFC 5016 | VFC 3021 | VFC 5021 | VFC7021 | VFC 9021 |
|---|---|---|---|---|---|---|
| Pracovní pojezdy | ||||||
| Osa X [mm] | 3.000 | 5.000 | 3.000 | 5.000 | 7.000 | 9.000 |
| Osa Y [mm] | 1.600 | 1.600 | 2.100 | 2.100 | 2100 | 2.100 |
| Osa Z [mm] | 1.200 | 1.200 | 1.200 | 1.200 | 1.200 | 1.200 |
| Rychlost a zrychlení | ||||||
| Rychlost posuvu [mm/min] | 40.000 | 40.000 | 40.000 | 40.000 | 40.000 | 40.000 |
| Zrychlení [m/s2] | 4 | 4 | 4 | 4 | 4 | 4 |
| Upínací plocha | 4 | |||||
| Pevný stůl stroje [mm] | 3.375 x 1.750 | 5.465 x 1.750 | 3.375 x 2.250 | 5.465 x 2.250 | 7.465x2.250 | 9.465x2.250 |
| Hmotnost obrobku [kg/m2] | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 |
| Rozměry stroje | ||||||
| Délka [mm] | 6.225 | 8.475 | 6.225 | 8.475 | 10.725 | 12.975 |
| Šířka [mm] | 5.055 | 5.055 | 5.555 | 5.555 | 5.555 | 5.555 |
| Výška [mm] | 5.660 | 5.660 | 5.660 | 5.660 | 5660 | 5.660 |
| Hmotnost stroje cca. [kg] | 92.000 | 105.000 | 138.000 | 171.000 |
